Acquisizione fotografia
TopicId088
La finestra visualizza il flusso video della fotocamera definita per il tipo fotografia e consente l'acquisizione della fotografia.
La risoluzione e altri parametri di acquisizione della fotografia vengono specificati in fase di configurazione dei tipi fotografia.

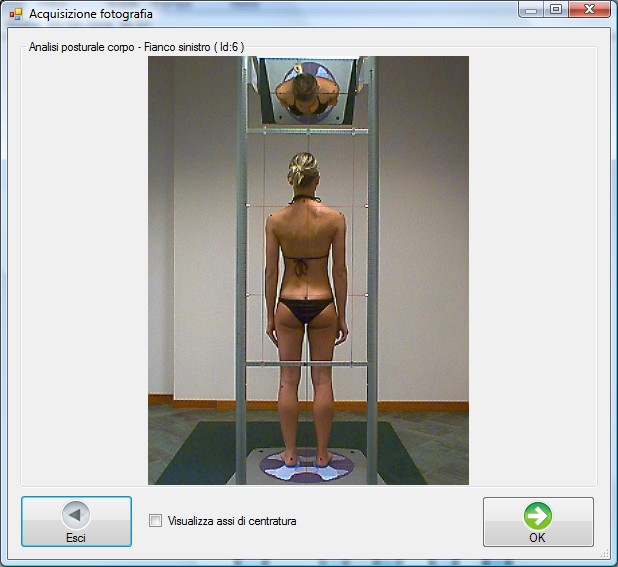

Esempio:
ImageId001
Questa finestra viene chiamata da tutte le funzionalità che richiedono l'acquisizione della fotografia e nello specifico dai:
L'acquisizione fotografia può utilizzare una delle due diverse librerie grafiche: librerie DS e librerie AF, scelta che viene effettuata nella configurazione dei tipi fotografia, vedi collegamento alla fotocamera.
La funzione principale, ovvero l'acquisizione della fotografia, è identica e indipendente dalla libreria grafica scelta.
Alcune opzioni sono invece disponibili solo per la libreria grafica di tipo AF che è la potente. Di seguito, per ogni opzione, viene descritto per quali librerie è disponibile.
Il tasto Ok acquisisce la fotografia e passa alla finestra successiva.
Nome opzione |
Disponibile per le librerie di tipo: |
Descrizione |
Visualizza assi di centratura |
DS, AF |
L' opzione consente di visualizzare gli assi di centratura per facilitare il posizionamento della fotocamera rispetto a dei punti di riferimento, utile durante l'installazione del sistema. |
Sovrapponi la fotografia della visita precedente |
AF |
L'opzione consente di sovrapporre la fotografia della visita precedente, se esiste. Questo consente un perfetto posizionamento del paziente in modo da poter ripetere l'esame nelle stesse condizioni della visita precedente e per ottenere un allineamento delle immagini per il confronto delle fotografie.. Vedi anche Configurazione sovrapposizione, descritto in seguito. |
Memorizza le opzioni |
DS, AF |
L'opzione consente di salvare le precedenti scelte per riproporle alla successiva acquisizione fotografia. Le opzioni scelte vengono salvate separatamente per ogni tipo fotografia. |
La voce di menù Configurazione sovrapposizione è utilizzabile in questi casi:
La configurazione consente di scegliere il miglior tipo di sovrapposizione tra i quattro disponibili.
I tipi di sovrapposizione sono speciali filtri grafici applicati alla fotografia della visita precedente per poterla sovrapporre al flusso video.
Possono essere dei filtri grafici che evidenziano il contorno oppure filtri grafici che fruttano delle trasformazioni dei colori e della trasparenza.
La scelta del miglior tipo di sovrapposizione da utilizzare dipende da molti fattori come ad esempio il colore dello sfondo o l'illuminazione, è possibile selezionare il tipo di sovrapposizione più adatto per ogni tipo fotografia.
E' possibile scegliere il tipo di sovrapposizione in qualsiasi momento, anche durante la visita.
